I.
Produktübersicht

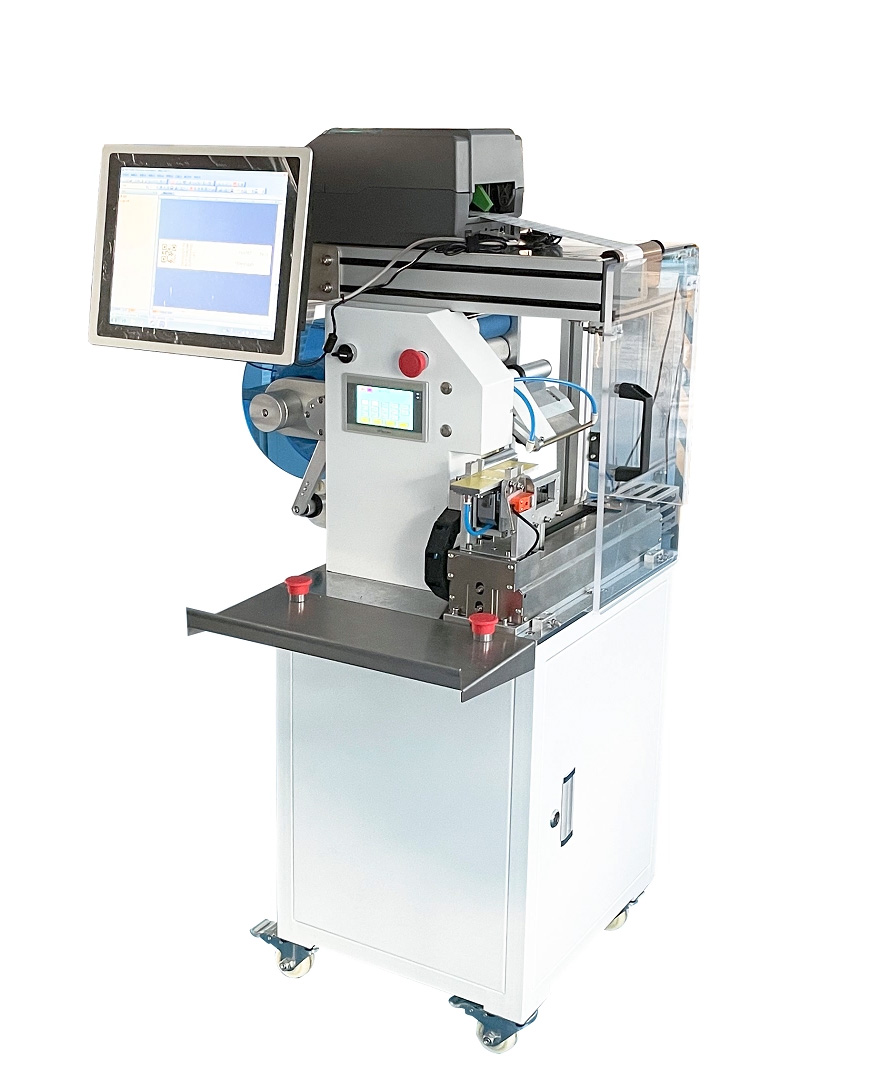

Die JW-T107 Semi-Automatic Wire Folding and
Labeling Machine ist eine effiziente Etikettiereinrichtung, die für die Falt-
und Etikettierbedürfnisse verschiedener kleiner und mittelgroßer Produkte entwickelt wurde.
Durch die Verwendung von maßgeschneiderten Vorrichtungen und präziser Steuerungstechnologie kann die Anlage an Etikettierszenarien verschiedener Spezifikationen angepasst werden und vereint Flexibilität und
Stabilität.
Sie wird breit in den Bereichen Draht, Gebrauchsartikel, Lebensmittelverpackung und
anderen Industrien eingesetzt, was die Etikettiereffizienz und
-standardisierung erheblich verbessern und menschliche Bedienungsfehler reduzieren kann.
II.
Kern-Technische Parameter
|
Parameterkategorie
|
Spezifische Spezifikationen
|
|
Geeignete Etikettenrollen-
Spezifikationen
|
Innendurchmesser: ￠76mm, Außendurchmesser: ￠240mm
|
|
Etikettiergenauigkeit
|
±0,5-1mm (ohne Produkt-
und Etiketteneigenfehler)
|
|
Etikettiergeschwindigkeit
|
900-1000 Stück/H (tatsächliche Geschwindigkeit
hängt von Etikettengröße und Bedienererfahrung ab)
|
|
Geeigneter Drahtdurchmesserbereich
|
Standard: 4MM-10MM;
Individuelle Anpassung für Größen außerhalb dieses Bereichs verfügbar
|
|
Geeignete Etiketten-
Spezifikationen
|
Länge: 10mm～40mm (individuelle Anpassung verfügbar
für andere Größen); Breite (Faltrichtung): 30mm～130mm
|
|
Gesamtmaschinenabmessungen
|
Ungefähr
650mm×780mm×1100mm (Länge×Breite×Höhe)
|
|
Anwendbare Stromversorgung
|
220V/50HZ, Nennleistung: 0.25KW
|
III.
Hauptkonfigurationsdetails
(I) Kernmechanismenkonfiguration
|
Mechanismuskategorie
|
Mechanismusname
|
Menge
|
Hauptmaterialien
|
|
Grundlegende Ausführungsmechanismen
|
Abwickelmechanismus
|
1 Satz
|
Edelstahl, Acryl,
Aluminiumlegierung
|
|
|
Etikettenführungsmechanismus
|
1 Satz
|
Aluminiumlegierung
|
|
|
Etikettendruckmechanismus
|
2 Sätze
|
Aluminiumlegierung, Manganblech
|
|
|
Etikettenabziehmechanismus
|
1 Satz
|
Edelstahl, Aluminiumlegierung
|
|
|
Zugmechanismus
|
1 Satz
|
Aluminiumlegierung, Stahl, Gummibeschichtete Walze
|
|
|
Aufwickelmechanismus
|
1 Satz
|
Edelstahl, POM (Polyoxymethylen)
|
|
|
Faltmechanismus
|
1 Satz
|
Aluminiumlegierung, Stahl
|
1 Satz
Aluminiumlegierung, Edelstahl
|
|
Rahmen und Hilfsstrukturen
|
Rahmen
|
1 Satz
|
Stahl
|
|
|
Elektrokasten
|
1 Satz
|
Lackiertes Blech
|
|
|
Schienenführung
|
1 Satz
|
HIWIN (Taiwan)/Inländische
Hochqualitätsmarke
|
|
|
Einstellbasis
|
1 Satz
|
Silberzweig, Aluminiummaterial,
Lager
|
|
|
Leitspindel
|
1 Satz
|
TBI/Inländische hochwertige
Marke
|
(II) Wichtige elektrische Konfiguration
|
Elektrische Kategorie
|
Elektrischer Name
|
Menge
|
Markenoption
|
|
Steuerungskern
|
PLC-Controller
|
1 Satz
|
Wecon
|
|
|
Touchscreen
|
1 Satz
|
Wecon
|
|
Antriebssystem
|
Zugmotor
|
1 Satz
|
Keli'er/Ruitte
|
|
|
Fahrmotorantrieb
|
1 Satz
|
Keli'er/Ruitte
|
|
|
Etikettentransportmotor &
Antrieb
|
1 Satz
|
Keli'er/Ruitte
|
|
Erfassungs- und Hilfselektrik
|
Etikettenerfassungssensor
|
1 Satz
|
Sick (Deutschland)/Boyi Jingke
|
|
|
Schaltnetzteil
|
1 Satz
|
Mean Well (Taiwan)
|
|
Pneumatische Komponenten
|
Zylinder
|
2 Sätze
|
Airtac/Xingchen
|
|
|
Magnetventil
|
6 Stück
|
Airtac
|
|
|
Vakuumgenerator
|
1 Satz
|
SNS
|
IV.
Grundfunktionen und Anwendungsszenarien
(I) Kernfunktionen
1. Falt- und Etikettiertechnik: Verwendet eine präzise
Falt- und Etikettiermethode mit maßgeschneiderten Vorrichtungen, die eine stabile
Etikettierung von Produkten unterschiedlicher Spezifikationen ermöglicht und einen ebenen Etikettenanbringung
sowie eine genaue Positionierung gewährleistet.
2.
Flexible Anpassungsfähigkeit: Kann schnell umgerüstet werden, um
den Etikettierbedarf von Drähten, Rohren, kleinen Gebrauchsartikeln und
anderen Produkten zu erfüllen, ohne umfangreiche Geräteanpassungen, mit starker
Kompatibilität.
3.
Benutzerfreundliches Betriebsdesign: Ausgestattet mit
professionellem Touchscreen und PLC-Steuerungssystem, mit klarer Betriebslogik
und einfacher Bedienung, was die Personalschulungskosten reduziert.
(II) Typische Anwendungsszenarien
•Elektronische Drahtkategorie: Falten und Etikettieren von
Stromkabeln, Datenkabeln, Kopfhörerkabeln usw.;
•Kunststoff- und Gebrauchsartikelkategorie: Kunststoff-
rohre, Kleiderbügel, Geschirr, Einwegschüsseln und -teller usw.;
• Lebensmittelverpackungskategorie: Falten und Etikettieren von
Lutschern, Gelee und anderen Snacks mit Flugzeugloch-Aufhängeetiketten;
• Sonstiges: Kleine und mittelgroße Produkte, die
Falt- und Etikettierung oder Aufhänge loch-Etikettierung erfordern.
V.
Optionale Funktionen
1.
Online-Druck- und Etikettiermodul: Optionaler
Barcodedrucker + Computer + professionelle Software, die dynamische
Informationen wie Barcodes, QR-Codes auf Etiketten in Echtzeit drucken kann und so einen
integrierten "Druck-Etikettier"-Betrieb ermöglicht;
2. Runddraht-Umfangs-Etikettierung
individuell anpassbar: Unterstützt die Anpassung der Vollkreis-Umwicklungsetikettierungsfunktion
für Runddrahtprodukte, um die Etikettierungsanforderungen spezieller Produkte zu erfüllen.
Für
Details wenden Sie sich bitte an das zuständige Vertriebspersonal.
